产品说明

一、概述

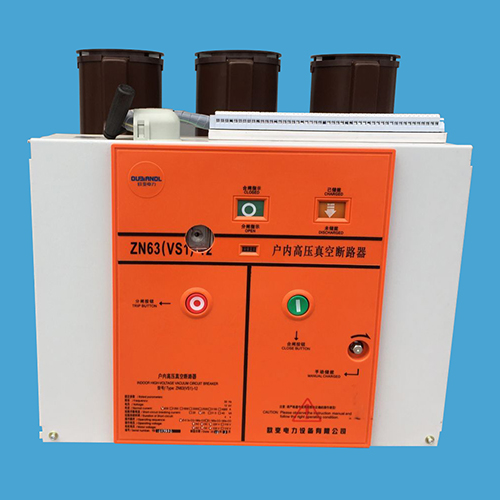

        ZN63A-12(VS1)户内交流高压真空断路器适用于三相交流50Hz ，额定电压12KV及其以下的电力系统中作投切各种不同性质的负荷，可供工矿、企业、发电厂及变电站电气设备的保护和控制之用。可配用KYN28A-12（GZS1）等中置式的手车开关柜，也可配装其它固定开关成套设备。
        本断路器的灭弧室与操动机构为一体机，采用前后布置方式，操动机构储能后释放能量，通过凸输传输到主轴产生转动，使真空灭弧室中的动触头作直线运动完成合闸动作。
        真空灭弧室为陶瓷制造，采用特殊形状的抽头结构。真空灭弧室安置在绝缘筒内，缩小了断路器的外形尺寸，防止导物对灭弧室的损伤和表面污染，提高了绝缘的可靠性。
        操动机构为弹簧储能式，可电动和手动，分闸缓冲器有好的缓冲性能，分闸无反弹，降低了分闸冲击和震动。产品无需调整，是一种非常少维护的产品。
        本产品符合国家标准GB1984、。《交流高压断路器》、JB3855《3.6~40.5KV户内高压真空断路器技术条件》要求。
二、主要用途
        广泛用于电厂、商业建筑、购物场所、主供电站、配电站、变电所、工业、轻工业、住宅等行业。
三、正常使用条件
       1、环境温度：-10℃～+40；
       2、相对湿度：日平均相对湿度≦95%；月平均相对湿度≦90%； 日平均饱和蒸汽压≦2.2×10-3Mpa；月平均饱和蒸汽压≦1.8*10-3Mpa；
       3、海拔高度：≦2000；
      4、地震烈度：8度；
      5、使用场所无易燃、爆炸危险、化学腐蚀及剧烈震动场所。
